Что такое материалы: FR4, полимид для печатных плат

2026-10-15

Каждое электронное устройство, от смартфона в кармане до спутника, вращающегося вокруг Земли, опирается напечатная плата(PCB) для работы. Но что отличает одну печатную плату от другой? Ответ кроется в материале.

Материалы для печатных плат — невоспетые герои современной электроники. Они определяют, насколько хорошо устройство работает под нагрузкой, насколько эффективно оно рассеивает тепло и даже как долго оно прослужит. Выбор правильного материала – это как техническое, так и стратегическое решение.

FR4, отраслевой стандарт, является надежным помощником для большинства приложений. Но когда ставки выше — подумайтеаэрокосмическая промышленность,военные илимедицинское оборудование— инженеры обращаются к современным материалам, таким как полиимид. У каждого материала есть свои сильные и слабые стороны, и понимание этих факторов является ключом к разработке печатных плат, отвечающих как текущим, так и будущим требованиям.

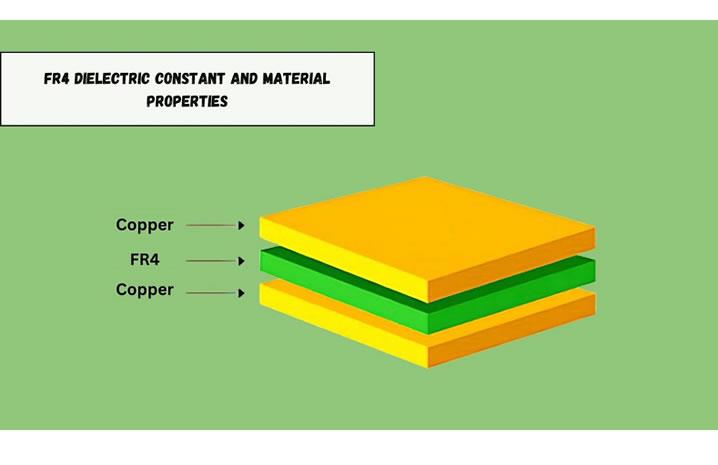

文档图片 1

Эта статья погружается в мир материалов для печатных плат, изучая свойства, применение и компромиссы FR4, полиимида и других материалов. Независимо от того, разрабатываете ли вы высокочастотную радиочастотную схему или надежную промышленную систему управления, представленная здесь информация поможет вам принимать обоснованные решения и раздвинуть границы возможного.

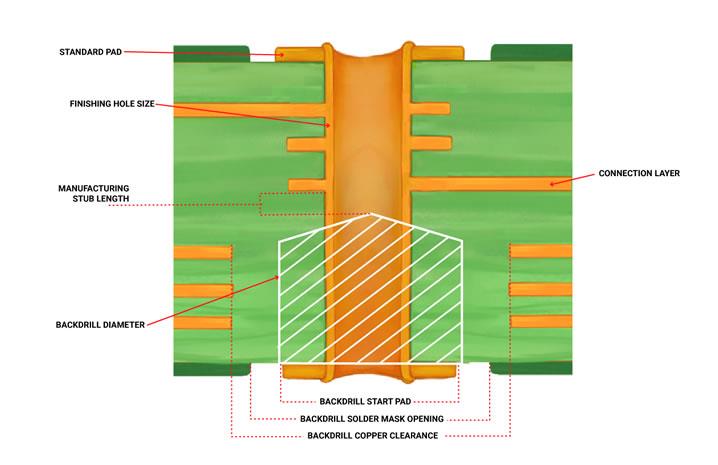

文档图片 2

В основе каждого электронного устройства лежит печатная плата (PCB), а материал, из которого она изготовлена, — это нечто большее, чем просто пассивная подложка. Материалы печатных плат являются основой, на которой строится современная электроника, и влияют на все: от тепловых характеристик до целостности сигнала.

Думайте о материале печатной платы как о холсте для художника. Качество холста определяет, насколько хорошо финальный шедевр сохранится со временем. В электронике «шедевром» является схемотехника, а «холстом» — материал печатной платы.

Разные приложения требуют разных свойств. Например, печатная плата смартфона должна быть легкой и экономичной, а печатная плата спутника должна выдерживать экстремальные температуры и радиацию. Выбор материала — будь то FR4, полиимид или что-то более специализированное — может повлиять на качество конечного продукта или ухудшить его.

Ключевые факторы при выборе материала печатной платы включают в себя:

Тепловые характеристики: Насколько хорошо материал рассеивает тепло.
Механическая прочность: Его способность противостоять физическому стрессу.
Электрические свойства: такие факторы, как диэлектрическая проницаемость и тангенс потерь.
Расходы: Балансирование производительности с бюджетными ограничениями.

Понимание этих факторов является первым шагом к принятию обоснованных решений. Давайте углубимся в наиболее распространенные материалы для печатных плат и их уникальные характеристики.

文档图片 3

FR4: Рабочая лошадка материалов для печатных плат

Когда дело доходит до материалов для печатных плат, FR4 является бесспорным чемпионом. Это идеальный выбор для широкого спектра применений, отбытовая электроникапромышленному контролю. Но что делает FR4 таким популярным и в чем его недостатки?

Что такое FR4?

FR4 представляет собой композитный материал, изготовленный из тканого стекловолокна, скрепленного эпоксидной смолой. «FR» означает огнестойкий, а «4» относится к конкретной марке материала. Он доступен по цене, легко доступен и с ним легко работать, что делает его фаворитом среди инженеров.

Сильные стороны FR4

Электрическая изоляция: FR4 обеспечивает превосходную электрическую изоляцию, обеспечивая надежную работу в большинстве случаев применения.
Механическая прочность: Сердцевина из стекловолокна придает ему хорошую жесткость и долговечность, что делает его пригодным для различных условий эксплуатации.
Экономическая эффективность: FR4 относительно недорог, что является большим преимуществом при крупносерийном производстве.

Ограничения FR4

Тепловые характеристики: FR4 выдерживает температуру примерно до 130°C, что достаточно для многих применений, но не подходит для высокотемпературных сред.
Гибкость: Это жесткий материал, поэтому он непригоден для изготовления гибких или сгибаемых печатных плат.
Потеря сигнала: На высоких частотах диэлектрические свойства FR4 могут привести к потере сигнала, что ограничивает его использование в радиочастотных и микроволновых приложениях.

Приложения FR4

FR4 является основой электронной промышленности. Вы найдете его во всем: от бытовой техники до автомобильных систем управления. Универсальность и доступность делают его идеальным выбором для проектов, где стоимость и надежность имеют первостепенное значение.

Однако по мере развития технологий и роста требований к приложениям ограничения FR4 становятся все более очевидными. Это привело к появлению альтернативных материалов, таких как полиимид, который мы рассмотрим далее.

Полиимид: высокопроизводительная альтернатива

Когда FR4 недостаточно, инженеры обращаются к полиимиду. Этотвысокопроизводительные материалы для печатных платменяет правила игры для приложений, требующих исключительной термической стабильности, гибкости и надежности. Но высокая производительность приводит к увеличению стоимости и сложности. Давайте разберемся.

Сильные стороны полиимида

Полиимид – синтетический полимер, известный своей высокой термостойкостью и механической прочностью. В отличие от FR4, который является жестким, полиимид может быть гибким, что делает его идеальным для жестко-гибких печатных плат. Его способность выдерживать экстремальные температуры — до 260°C — отличает его от традиционных материалов. Это делает его лучшим выбором для отраслей, где надежность в суровых условиях имеет решающее значение.

Одной из выдающихся особенностей полиимида является его термическая стабильность. Он превосходно работает в условиях высоких температур, что делает его незаменимым для аэрокосмической, военной и автомобильной промышленности. Например, ПХБ в спутниках, ракетах и самолетах должны выдерживать экстремальные температуры и вибрации, а полиимид справляется там, где другие материалы не справляются. Кроме того, его гибкость позволяет создавать инновационные разработки, такие как носимая электроника и компактные медицинские устройства. Эта универсальность открывает новые возможности для инженеров, расширяющих границы технологий.

Ограничения полиимидов

Его стоимость значительно выше, чем у FR4, что может стать барьером для чувствительных к затратам проектов. Производство полиимида также требует специального оборудования и опыта, что увеличивает производственное время и затраты. Еще одним соображением является его склонность поглощать влагу, что может повлиять на его электрические свойства во влажных условиях. Несмотря на эти ограничения, уникальные свойства полиимида делают его незаменимым для передовых технологий.

Применение полиимида

В медицинской сфере гибкость и биосовместимость полиимида делают его идеальным для имплантируемых устройств и диагностического оборудования. В автомобильной промышленности высокотемпературные блоки управления двигателем и датчики выигрывают от его термической стабильности. Хотя полиимид не является универсальным решением, его способностьотвечать требованиям экстремальных условийа инновационный дизайн обеспечивает ему место в качестве материала для печатных плат премиум-класса.

За пределами FR4 и полиимида: специализированные материалы для печатных плат

Хотя FR4 и полиимид охватывают широкий спектр применений, некоторые проекты требуют еще большего.специализированные решения. Встречайте керамические печатные платы, материалы Rogers и печатные платы с металлическим сердечником — каждая из них предназначена для решения конкретных задач в области терморегулирования, высокочастотных характеристик и долговечности.

Керамические печатные платы

Керамические печатные платы являются золотым стандартом высокой теплопроводности и стабильности. Изготовленные из таких материалов, как оксид алюминия (Al2O3) или нитрид алюминия (AlN), они превосходно подходят для применений, где рассеивание тепла имеет решающее значение.

Например, светодиодное освещение и силовая электроника выделяют значительное количество тепла, а керамические печатные платы помогают эффективно управлять этим. Их теплопроводность намного превосходит теплопроводность FR4 или полиимида, обеспечивая надежную работу даже в экстремальных условиях. Однако керамические печатные платы дороги и хрупки, поэтому они не подходят для гибких и экономичных конструкций.

Роджерс Материалы

Когда дело доходит до высокочастотных применений, материалы Rogers являются лучшим выбором. Эти специализированные ламинаты предназначены для минимизации потерь сигнала и поддержания стабильных электрических свойств на микроволновых и радиочастотах.

Материалы Роджерса широко используются в телекоммуникациях, радиолокационных системах и беспроводных устройствах. Их низкие диэлектрические потери и стабильные характеристики делают их идеальными для цепей, работающих на частотах ГГц. Компромисс? Более высокая стоимость и более сложные производственные процессы по сравнению со стандартными материалами, такими как FR4.

Печатные платы с металлическим сердечником

Печатные платы с металлическим сердечником (MCPCB) созданы для одной цели: рассеивания тепла. Эти платы имеют металлическую основу (обычно алюминиевую или медную), которая действует как радиатор, отводя тепло от критически важных компонентов.

Автомобильная и силовая электроника являются яркими примерами применения MCPCB. Например, в электромобилях преобразователи мощности и контроллеры двигателей выделяют значительное количество тепла, а MCPCB помогают контролировать температуру. Хотя они не так универсальны, как FR4 или полиимид, их тепловые характеристики делают их бесценными в конкретных случаях использования.

Стратегические соображения по выбору материалов для печатных плат

Выбор правильного материала печатной платы означает соответствие вашего выбора более широким целям вашего проекта. От тепловых характеристик до финансовых ограничений — каждое решение влияет на проектирование, производство и долгосрочную надежность. Вот что необходимо учитывать инженерам. Требования к применению

Первым шагом при выборе материала печатной платы является понимание требований вашего приложения. Например, высокочастотные конструкции, такие как радиочастотные и микроволновые схемы, требуют материалов с низкими диэлектрическими потерями и стабильными электрическими свойствами. Материалы Rogers часто являются лучшим выбором.

С другой стороны, если ваш проект связан с высокотемпературными средами, например, в аэрокосмической или автомобильной промышленности, термическая стабильность становится первостепенной задачей. Полиимидные или керамические печатные платы могут быть подходящим вариантом. Определив ключевые требования заранее, вы сможете сузить выбор и избежать дорогостоящих изменений в будущем.

Стоимость против производительности

Бюджет всегда является важным фактором, даже в отраслях с высокими ставками. FR4 — наиболее экономичный вариант, что делает его идеальным для бытовой электроники и других приложений, чувствительных к цене. Однако неправильный выбор материала может привести к проблемам с производительностью или преждевременному выходу из строя.

Для приложений с высокой надежностью часто оправдана более высокая стоимость таких материалов, как полиимид или Роджерс. Ключевым моментом является достижение баланса между производительностью и бюджетом, гарантируя, что ваш выбор материала соответствует приоритетам проекта.

Сложность производства

С некоторыми материалами работать легче, чем с другими. Например, FR4 прост в производстве и широко поддерживается производителями печатных плат. Полиимид, хотя и обеспечивает превосходные характеристики, требует специального оборудования и опыта, что может увеличить время и затраты на производство.

Прежде чем выбирать материал, рассмотрите его влияние на производственный процесс. Потребуются ли для этого дополнительные шаги или ресурсы? Есть ли производители с необходимыми возможностями? Эти вопросы помогут вам избежать узких мест и обеспечить бесперебойный производственный цикл.

Перспективность вашего дизайна

Технологии быстро развиваются, и материал вашей печатной платы должен идти в ногу со временем. Выбор материала, который отвечает как текущим, так и будущим потребностям, может сэкономить время и деньги в будущем.

Например, если вы разрабатываете продукт, которому в будущем может потребоваться выдерживать более высокие температуры или частоты, выбор более совершенного материала, такого как полиимид или Роджерс, может быть разумной инвестицией. Подготовка к будущему — это не просто ожидание изменений, это обеспечение гибкости вашего дизайна.

Готовы превратить свои знания о материалах печатных плат в реальные результаты?

Работаете ли вы с FR4, полиимидом или специальными материалами, такими как Rogers или керамика,Гиккспкбаоснащен всем необходимым, чтобы воплотить ваши проекты в жизнь. Благодаря среднему сроку выполнения работ 10 дней, сертификатам ISO 9001, ISO 16949 и UL, а также стратегии China Plus One, которая обеспечивает надежность цепочки поставок, нашауслугипредназначены для удовлетворения требований любого применения — от надежных аэрокосмических систем до высокочастотных радиочастотных конструкций.

Партнер с Hycxpcbaдля надежного и высококачественного производства печатных плат, соответствующего вашим потребностям в производительности и бюджету.
