Как разработать печатную плату для модуля RAK3172 LoRaWAN

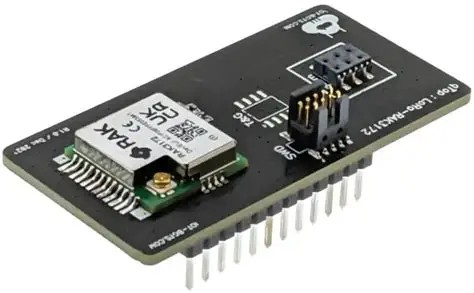

RAK3172 — это модуль LoRaWAN на базе микроконтроллера STM32L4, оптимизированный для маломощных приложений Интернета вещей.

Он широко используется в пользовательских платах LoRaWAN из-за своих компактных размеров.

низкое потребление тока и поддержка режимов разработки AT-команд и RUI3.

В этом руководстве рассматриваются основные вопросы проектирования при создании специализированной печатной платы конечного устройства LoRaWAN для маломощных приложений Интернета вещей.

начиная с базовой принципиальной схемы модуля RAK3172 LoRaWAN , а затем следует объяснение каждого раздела.

Следующие шаги фокусируются на определенных частях проекта, требующих особого внимания.

1.Убедитесь, что на выводе RESET установлен внешний подтягивающий резистор и блокировочный конденсатор. Конденсатор помогает стабилизировать сигнал на линии сброса. Без него модуль может стать восприимчивым к внешним помехам, что может привести к непредвиденным сбросам.

Если модуль RAK3172 LoRaWAN развернут в шумной среде, рассмотрите возможность добавления на этот вывод второго конденсатора с другим значением, чтобы дополнить резонансную частоту обычно используемого конденсатора емкостью 100 нФ.

2.UART2 — важнейший интерфейс модуля RAK3172 LoRaWAN. Он выполняет две ключевые функции: приём AT-команд и обновление прошивки .

Без разъема или разъема UART2 в схеме модуль невозможно настроить или обновить, что делает конструкцию непригодной к использованию.

3.Для UART2 разъём или разъём должен иметь вывод BOOT и располагаться рядом с уровнем VDD. Для обновления прошивки RUI3 вывод BOOT не требуется.

Однако в случаях, когда необходимо полное стирание чипа или загрузка полного .hex -файла в модуль RAK3172 LoRaWAN , необходимо вытащить вывод BOOT и использовать STM32CubeProgrammer.
