Что такое жесткая печатная плата? Определение, процессы, типы компонентов и области применения.

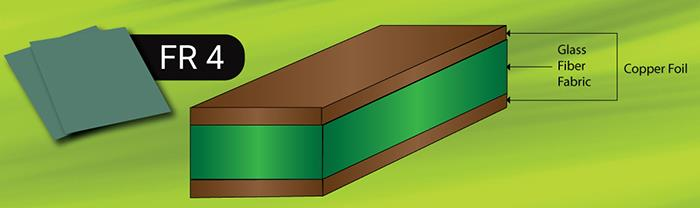

1. FR-4 (наиболее распространенный материал для жестких печатных плат)

FR-4 — это эпоксидный ламинат, армированный стекловолокном. Он обладает следующими характеристиками:

• Хорошие теплоизоляционные свойства
• Высокая механическая прочность
• Экономическая эффективность
• Стабильная работа

В настоящее время FR-4 считается стандартным материалом для изготовления жестких печатных плат на многих заводах по производству жестких печатных плат.

2. Высокотемпературные материалы (Tg)

Материалы с высокой температурой стеклования используются в областях применения, требующих высокой термостойкости. Такие материалы могут повысить процент успешного прохождения испытаний на надежность жестких печатных плат, особенно в автомобильной и промышленной электронике.

3. Высокочастотные материалы

Для радиочастотных и высокоскоростных приложений инженеры обычно выбирают ламинаты с контролируемыми диэлектрическими свойствами в качестве жесткого материала для печатных плат.

4. Металлические подложки

Для светодиодного освещения и силовой электроники используйте жесткие печатные платы с металлическим сердечником, поскольку это улучшит отвод тепла и повысит долговечность плат.

В целом, выбор жесткого материала для печатной платы напрямую влияет на характеристики конечного продукта. Различные материалы по-разному проявляют себя с точки зрения термостойкости, диэлектрической стабильности, влагостойкости и механической прочности. Правильный выбор материала способствует всестороннему улучшению характеристик жесткой печатной платы.

Типы жестких печатных плат

Жесткие печатные платы можно разделить на следующие типы:

1. Однослойная жесткая печатная плата

Этот тип жесткой печатной платы содержит всего один медный слой. Он экономически выгоден и широко используется в простой электронике.

2. Двусторонняя жесткая печатная плата

Этот тип жестких печатных плат имеет медные слои с обеих сторон. Он позволяет размещать сложные схемы.

3. Многослойная жесткая печатная плата

Многослойная жесткая печатная плата состоит из трех или более медных слоев. Они ламинируются вместе в рамках усовершенствованного процесса изготовления жестких печатных плат. Полученная многослойная жесткая печатная плата используется в электронных системах высокой плотности, таких как системы промышленного управления и вычислительные системы.

Характеристики жесткой печатной платы

Жесткие печатные платы обладают множеством преимуществ. Наиболее важные из них следующие:

Механическая стабильность

Жесткая плата способна сохранять свою первоначальную форму даже при высоких механических нагрузках, обеспечивая, таким образом, надежную механическую поддержку устройств.

Высокая плотность компонентов

Многослойные жесткие печатные платы позволяют разместить больше компонентов на одной плате с ограниченным пространством, поэтому они идеально подходят для сложных компоновок и компактных изделий.

Экономическая эффективность

По сравнению с гибкими печатными платами, изготовление жестких печатных плат более экономично, поскольку производственный процесс более стандартизирован.

Электротехническая надежность

Грамотно организованный и строгий процесс тестирования надежности печатных плат помогает отсеивать дефектные изделия и гарантирует общую производительность конечных плат.

Длительный срок службы

Прочные печатные платы, изготовленные из соответствующих материалов, способны выдерживать термические циклы и воздействие окружающей среды, что позволяет им длительное время использоваться без деформации.

О hycxpcba

Hycxpcba — это компания по сборке печатных плат , которая каждый раз обеспечивает быстрые и безупречные результаты. Мы предлагаем комплексные услуги по сборке печатных плат. Мы обеспечиваем экспертную инженерную поддержку на каждом этапе, гарантируя высочайшее качество каждой платы. Как ведущий производитель печатных плат , мы предлагаем комплексное решение, оптимизирующее вашу цепочку поставок. Сотрудничайте с нашим современным заводом по производству прототипов печатных плат для быстрой обработки заказов и превосходных результатов, которым вы можете доверять.

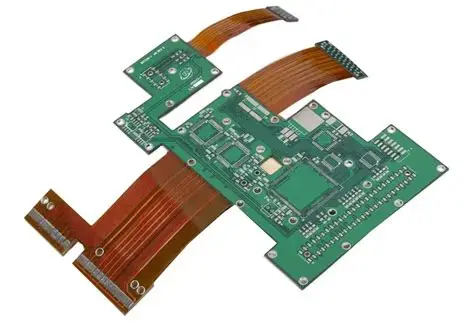

Жесткие печатные платы против гибких печатных плат

Разница между жесткими и гибкими печатными платами заключается в следующих аспектах:

Для применений, требующих фиксированной конструкции и простых процессов сборки, более подходящим вариантом являются жесткие печатные платы. Прочная конструкция обеспечивает надежную механическую поддержку и способствует стабильной работе электрических систем.

При выборе между жесткой и гибкой печатной платой необходимо учитывать множество факторов, таких как пространство для установки, механическая прочность, сценарии применения и стоимость.

Жесткий процесс производства печатных плат

Весь процесс изготовления жестких печатных плат состоит из множества этапов. Каждый этап влияет на качество и характеристики конечной платы. К ним относятся:

1. Обзор проектной документации и инженерных решений.

В первую очередь, изучите файлы Gerber и проверьте DFM (проектирование, производство и изготовление), чтобы убедиться в корректности данных и избежать потенциальных производственных рисков.

2. Подготовка материалов

Выберите подходящий материал для печатной платы в соответствии с требованиями к конечной плате. Вариантов может быть множество, но помните, что ключевые параметры, такие как количество меди, должны совпадать с техническими характеристиками.

3. Визуализация внутреннего слоя

С помощью технологии визуализации нанесите схемы на медный слой. Эти схемы в конечном итоге определят, как будет протекать электрический ток по плате.

4. Травление

Удалите излишки меди и отрегулируйте ширину и расстояние между дорожками в соответствии с компоновкой печатной платы.

5. Ламинирование

Ламинирование слоев многослойных жестких печатных плат осуществляется при высокой температуре и давлении. Этот этап обеспечивает правильное выравнивание слоев и, безусловно, может продлить срок службы платы.

6. Сверление и гальванизация

Для сверления отверстий в плате используйте механический или лазерный инструмент, а затем покройте отверстия медью для соединения соседних слоев.

7. Маска для пайки и шелкография

На жесткую печатную плату наносится защитная паяльная маска. Это важный шаг для защиты платы от окисления и коротких замыканий. После этого наносятся шелкографические метки для маркировки компонентов и указания процесса сборки.

8. Качество обработки поверхности

Нанесение на медные контактные площадки защитных покрытий, таких как HASL, ENIG и OSP, может защитить их и улучшить качество паяных соединений платы.

9. Электрические испытания

Проведите всестороннее и тщательное тестирование печатной платы, чтобы убедиться в наличии полных соединений и проверить ее эффективную работу.

10. Заключительная проверка

Наконец, группам контроля качества следует еще раз провести всестороннюю проверку плат. К поставке допускаются только платы, соответствующие всем стандартам.

В настоящее время многие передовые производители жестких печатных плат также внедряют автоматизированные системы контроля и технологии мониторинга производственных процессов для обеспечения стабильного качества продукции и снижения уровня дефектов.

Применение жестких печатных плат в современной электронике

Благодаря своим механическим характеристикам жесткие печатные платы широко используются в современных электронных устройствах, что свидетельствует об их неоспоримой популярности в современном производстве электроники. Они широко применяются в следующих отраслях:

1. Бытовая электроника

В бытовой электронике жесткие печатные платы незаменимы. Обычно они применяются в устройствах со стандартной конструкцией, где важна экономичность, таких как смарт-телевизоры, бытовая техника и настольные компьютеры.

2. Системы промышленного управления

Системы промышленного управления, такие как ПЛК, автоматизированное оборудование и контроллеры двигателей, — это области применения, требующие прочной и стабильной конструкции, и жесткая плита может обеспечить необходимую механическую устойчивость к нагрузкам.

3. Автомобильная электроника

Жесткие печатные платы также играют важную роль в автомобильной электронике. Например, жесткие платы используются в блоках управления двигателем и информационно-развлекательных системах благодаря своим преимуществам в плане долговечности и стабильности в долгосрочной перспективе.

4. Медицинские изделия

В медицинских приборах жесткие печатные платы часто применяются в диагностическом оборудовании и системах мониторинга состояния пациентов. В этих устройствах жесткие платы служат основными платформами для схем, обеспечивая надежность и безопасность.

5. Телекоммуникации

Телекоммуникационные системы — это именно те системы, которым необходима стабильная передача сигнала. К счастью, жесткие печатные платы могут обеспечить необходимую электрическую стабильность.

Благодаря своей механической прочности и долговечности, жесткие печатные платы по-прежнему востребованы в системах, требующих высокой надежности и долговременной стабильности.

Выберите Hycxpcba для вашего проекта по созданию жестких печатных плат.

Когда речь идет о высококачественных решениях для жестких печатных плат, правильный партнер по производству имеет решающее значение. Компания Hycxpcba обладает более чем 15-летним опытом в производстве печатных плат и сборок печатных плат, что подтверждает ее экспертные знания в области производства жестких печатных плат.

Компания Hycxpcba предлагает комплексное обслуживание печатных плат, от закупки сырья до окончательного тестирования и отгрузки. Благодаря стабильной цепочке поставок и профессиональным производственным системам, Hycxpcba предоставляет решения для проектов от проектирования прототипов до производства сложных жестких печатных плат.

Компания Hycxpcba уделяет большое внимание качеству и стабильности. Ее система управления качеством соответствует международным стандартам, таким как ISO9001 и IATF16949, гарантируя, что каждая печатная плата соответствует ожиданиям по производительности.

Современное автомобильное оборудование и интеллектуальная система мониторинга производства позволяют компании Hycxpcba поддерживать стабильное качество продукции как при мелкосерийном, так и при крупносерийном производстве. Команда инженеров оказывает экспертную поддержку на протяжении всего проекта, помогая оптимизировать схемы проектирования и производства.

Независимо от того, нужен ли вам дизайн для сложной жесткой печатной платы или для серийного производства, Hycxpcba предлагает помощь с гибкими объемами заказов и быстрой обработкой. Это делает компанию идеальным выбором для предприятий, которым необходимы надежный сервис, стабильное качество и комплексная поддержка проектов по разработке жестких печатных плат.

Заключение

Несмотря на стремительное развитие электронных технологий, жесткие печатные платы по-прежнему важны в производстве электроники, поскольку их создание обеспечивается стабильными материалами для жестких печатных плат, передовыми технологиями изготовления жестких печатных плат и тщательным тестированием на надежность.

Кроме того, понимание различий между жесткими и гибкими печатными платами, от выбора материалов и производственных процессов до сценариев применения, помогает инженерам сделать оптимальный выбор для электронных изделий.

Если вы ищете надежного производителя жестких печатных плат или опытного поставщика жестких печатных плат, Hycxpcba может стать для вас оптимальным вариантом, поскольку компания гарантированно обеспечит вам качественные жесткие печатные платы как по производительности, так и по долгосрочной надежности.

Часто задаваемые вопросы

1. В чем разница между жесткой печатной платой и другими типами плат?

В отличие от гибких или жестко-гибких плат, жесткая печатная плата имеет фиксированную форму и негибкая.

2. Какой материал чаще всего используется в жестких печатных платах?

FR-4 — наиболее распространенный материал, используемый в жестких печатных платах.

3. Что включает в себя тестирование надежности жестких печатных плат?

Жесткий процесс тестирования печатных плат включает в себя проверку электрических соединений, сопротивления изоляции и работоспособности.

4. Многослойные жесткие печатные платы дороже?

Да, потому что для изготовления многослойных жестких печатных плат требуется дополнительное ламинирование и сверление.

5. Как выбрать надежного поставщика жестких печатных плат?

Следует учитывать наличие у производителя передовых технологий, гибких производственных мощностей, сертификатов качества и хорошо налаженного производства жестких печатных плат.
