Что такое программирование ИС и программатор ИС?

Введение
Программирование ИС — это процесс загрузки прошивки, программного кода или данных конфигурации в программируемые интегральные схемы (ИС), такие как микроконтроллеры, ПЛИС, ПЛИС и различные запоминающие устройства. Программатор ИС — это специализированный аппаратный инструмент, используемый для записи программного кода в память ИС.

В этой статье представлен подробный обзор программирования ИС, охватывающий требования к программированию, типы программаторов, интерфейсы устройств, методы программирования, форматы файлов и ключевые моменты выбора подходящего программатора для производственных нужд.

Что такое программирование ИС?
ИС не работают «из коробки»; их необходимо запрограммировать с помощью прошивки или конфигурационных данных, чтобы определить их поведение и функциональность. Например, для микроконтроллеров заводского производства требуется скомпилированная программа в машинном коде для выполнения требуемых задач.

Основные типы ИС:

Микроконтроллеры — используются в большинстве электронных устройств и приборов. Программируются с помощью встроенной прошивки.
ПЛИС — программируемые пользователем вентильные матрицы. Конфигурируются с помощью файлов аппаратного обеспечения.
CPL D — сложные тактовые устройства. Программируются с помощью логических тактовых генераторов.
IRON — программируются с помощью кода. Перепрограммируются.
EEPROM — энергонезависимая память, запрограммированная данными.
Программирование необходимо, если ИС не была предварительно правильно сконфигурирована.

Зачем нам нужно программирование ИС?

Вот несколько основных причин, по которым программирование является важным этапом процесса сборки ИС и печатной платы:
• Загрузка — для загрузки и начала работы в ИС необходимо загрузить начальную программу.
• Определение функциональности — программный код определяет поведение ИС. Например, микроконтроллер может запустить алгоритм управления двигателем или стек беспроводных протоколов на основе запрограммированной прошивки.
• Настройки конфигурации — программирование используется для установки таких параметров, как идентификатор, скорость передачи данных, адрес и ключи шифрования.
• Адаптивность — программы можно обновлять на месте для добавления новых функций или изменения функциональности.
• Защита интеллектуальной собственности — разделение программного кода и производства микросхем защищает интеллектуальную собственность разработчика.

• Учет запасов — типовую ИС можно запрограммировать несколькими способами для различных заказов клиентов, имеющихся на складе.
• Конец производственной линии — программирование ИС является последним шагом перед отправкой готовых печатных плат.
Без программирования ИС — это просто пустой, нефункциональный чип. Программирование оживляет чип, придавая ему желаемое поведение и функциональность.

Типы программаторов ИС
Существует несколько типов программаторов ИС для различных вариантов использования:

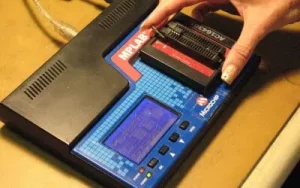

Настольные программаторы: Небольшие портативные устройства для инженеров, создающих прототипы в условиях НИОКР. Они поддерживают широкий спектр ИС, но работают в небольших объемах.

Производственные программаторы: Настольные системы, ориентированные на удовлетворение потребностей в программировании больших объемов в производственных условиях. Они оптимизированы для скорости, надежности и простого переключения между типами ИС.

Групповые программаторы: Специализированные программаторы промышленного уровня с несколькими слотами, которые позволяют программировать несколько одинаковых ИС одновременно, значительно повышая производительность.

Автоматические манипуляторы: Усовершенствованные роботизированные механизмы обработки ИС, которые автоматически захватывают и размещают компоненты с катушек/лотков с компонентами, вставляют программатор и возвращают запрограммированные ИС в выходную катушку/лоток.

Полевые программаторы: Портативные устройства с питанием от аккумуляторов, позволяющие программировать или перепрограммировать ИС, используемые в полевых условиях, для технического обслуживания.

Внутрисистемные программаторы: подключения осуществляются через контрольные точки или схемы на печатной плате, что позволяет программировать микросхемы без их физического извлечения из системной платы.

Выбор подходящей категории программатора зависит от области применения — разработка, производство или обслуживание в полевых условиях.

Методы программирования ИС
Существует два основных метода загрузки программного кода в устройство:

Внутрисхемное программирование
Программирование ИС без её физического монтажа на печатной плате. Это включает в себя подключение контрольных точек или контактных площадок к контактам интерфейса программирования ИС. Программатор подключается к интерфейсу платы для доступа к микросхеме. Это подходит для разработки, модернизации в полевых условиях и ремонта.

Офлайн-программирование

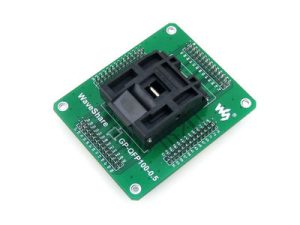

ИС сначала программируются партиями, а затем собираются на печатных платах с помощью специального программатора. Микросхемы вставляются в гнездо программатора, и программатор последовательно загружает код в каждую микросхему. Это позволяет осуществлять автоматизированное программирование в больших объемах.

Некоторые программаторы поддерживают как внутрисхемное, так и автономное программирование. Конкретный метод зависит от этапа использования — проверки проекта, производства или обслуживания в полевых условиях.

Заключение
Программирование ИС — критически важный этап загрузки прошивки, данных конфигурации и программного кода в программируемые устройства, такие как микроконтроллеры, ПЛИС и микросхемы памяти. Использование программатора, соответствующего интерфейсу и формату файла устройства, может упростить начальную разработку продукта, а также производство и обслуживание на месте. Однако программаторы сильно различаются по функциональности, интерфейсам, производительности и возможностям программного обеспечения. Тщательная оценка технических характеристик и выбор подходящего программатора — будь то настольный, для крупносерийного производства, кластерный или внутрисистемный — может обеспечить надежное и эффективное программирование ИС на протяжении всего жизненного цикла продукта.
