Преимущества использования AD255C в печатных платах ВЧ и СВЧ
2025-11-15

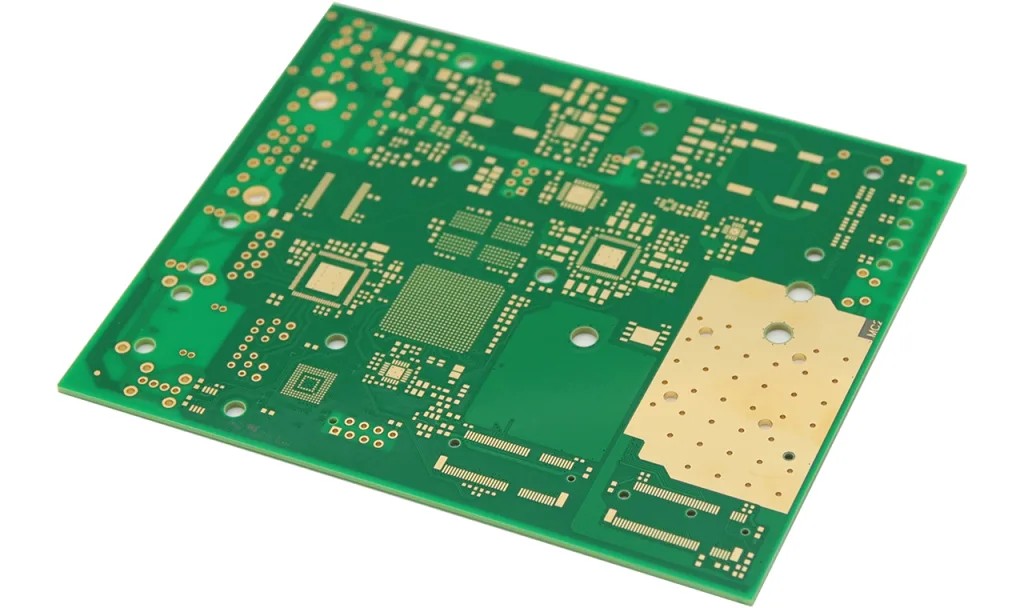

Компания pcbhamal специализируется на производстве и сборке печатных плат с использованием высококачественных радиочастотных материалов, таких как Rogers AD255C — ламинированного ПТФЭ с керамическим наполнителем, разработанного для работы на высоких частотах. Разрабатываете ли вы входные радиочастотные модули, антенны базовых станций или спутниковые линии связи, AD255C обеспечивает диэлектрическую стабильность, низкий коэффициент рассеяния и термическую надежность, необходимые для поддержания целостности сигнала на частотах порядка ГГц.
Основные характеристики AD255C:
Стабильная диэлектрическая проницаемость (Dk ≈ 2,55) в широких полосах пропускания
Чрезвычайно низкий коэффициент рассеяния (Df ≈ 0,0013) на частоте 10 ГГц
Отличная размерная стабильность при циклическом изменении температуры
Выдающиеся характеристики пассивной интермодуляции (ПИМ)
Совместимость со смешанными диэлектрическими слоями и многослойной обработкой
Технические характеристики ламината Rogers серии AD (AD250C и AD255C)
| Характеристики | AD250C | AD255C | Единицы | Условия испытания | Метод испытания |
| Электрические свойства | |||||
| Диэлектрическая проницаемость (процесс) | 2.52 | 2.55 | – | 23°C при относительной влажности 50%, 10 ГГц | IPC-TM-650 2.5.5.5 |
| Диэлектрическая проницаемость (расчетная) | 2.50 | 2.60 | – | C-24/23/50, 10 ГГц | Микрополосковая дифференциальная фазовая длина |
| Коэффициент рассеяния | 0,0013 | 0,0013 | – | 23°C при относительной влажности 50%, 10 ГГц | IPC-TM-650 2.5.5.5 |
| Температурный коэффициент Dk | -117 | -110 | ppm/°C | от 0 до 100°C, 10 ГГц | IPC-TM-650 2.5.5.5 |
| Объемное сопротивление | 4,8 × 10⁸ | 7,4 × 10⁸ | МОм·см | С96/35/90 | IPC-TM-650 2.5.17.1 |
| Поверхностное сопротивление | 4,1 × 10⁷ | 3,6 × 10⁷ | МОм | С96/35/90 | IPC-TM-650 2.5.17.1 |
| Электрическая прочность | 979 | 911 | В/мил | – | IPC-TM-650 2.5.6.2 |
| Пробой диэлектрика | >40 | >40 | кВ | D-48/50, направление X/Y | IPC-TM-650 2.5.6 |
| ПИМ² | -159/-163 | -159/-163 | дБн | Отражённый сигнал 43 дБм при 1900 МГц, S1/S1 | Rogers Internal 50 Ом |
| Тепловые свойства | |||||
| Температура разложения (Td) | >500 | >500 | °С | 2 часа при 105°C, потеря веса 5% | IPC-TM-650 2.3.40 |
| КТР – Х | 47 | 34 | ppm/°C | – | IPC-TM-650 2.4.41 |
| КТР – Y | 26 | 26 | ppm/°C | -55°С до 288°С | IPC-TM-650 2.4.41 |
| КТР – Z | 196 | 196 | ppm/°C | – | IPC-TM-650 2.4.41 |
| Теплопроводность | 0,33 | 0,35 | Вт/м·К | направление z | ASTM D5470 |
| Время расслаивания | >60 | >60 | минут | в состоянии поставки при 288°C | IPC-TM-650 2.4.24.1 |
| Механические свойства | |||||
| Прочность меди на отрыв | 2.6 (14.8) | 2.4 (13.6) | Н/мм (фунт/дюйм) | 10 с при 288 °C / фольга 35 мкм | IPC-TM-650 2.4.8 |
| Прочность на изгиб (MD/CMD) | 60,7/44,1 (8,8/6,4) | 61,8/41,1 (8,4/6,0) | МПа (тыс. фунтов на кв. дюйм) | 25°С ± 3°С | ASTM D790 |
| Прочность на растяжение (MD/CMD) | 41,4/38,6 (6,0/5,6) | 55,8/45,3 (8,1/6,6) | МПа (тыс. фунтов на кв. дюйм) | 23°C при относительной влажности 50% | ASTM D3039/D3039-14 |
| Модуль упругости при изгибе | 6102/5654 (885/821) | 6412/5640 (930/818) | МПа (тыс. фунтов на кв. дюйм) | 25°С ± 3°С | IPC-TM-650 2.4.4 |
| Размерная стабильность (MD/CMD) | 0,02/0,06 | 0,03/0,07 | мил/дюйм | После травления и запекания | IPC-TM-650 2.4.39a |
| Физические свойства | |||||
| Воспламеняемость | В-0 | В-0 | – | – | УЛ 94 |
| Поглощение влаги | 0,04 | 0,03 | % | Е1/105 +Д48/50 | IPC-TM-650 2.6.2.1 |
| Плотность | 2.28 | 2.28 | г/см³ | С24/23/50 | ASTM D792 |
| Удельная теплоемкость | 0,813 | 0,813 | Дж/г·К | 2 часа при 105°C | ASTM E2716 |
Примечания :
Типичные значения представляют собой среднее значение для населения объекта. Для получения спецификаций обратитесь в Rogers Corp.
Характеристики PIM сильно зависят от выбора меди. Приведённые значения PIM являются типичными и основаны на испытаниях фольги S1 по внутреннему методу Rogers на ламинатах толщиной 0,030 дюйма и 0,060 дюйма.
Роджерс рекомендует заказчику оценить каждую комбинацию материалов и конструкций, чтобы определить пригодность к использованию в течение всего срока службы конечного продукта.
В Highleap Electronics мы помогаем клиентам моделировать, создавать прототипы и серийное производство ВЧ/СВЧ печатных плат с использованием оригинального Rogers AD255C. Мы предлагаем полную техническую поддержку для вашего успеха в области ВЧ-технологий: от поиска материалов до проектирования стеков, контроля импеданса и сборки.
Руководство по проектированию и производству ламинатов для печатных плат AD255C
AD255C обладает исключительными электрическими и тепловыми характеристиками, но для максимальной реализации его преимуществ в реальных проектах необходимо уделять особое внимание процессу изготовления. Основываясь на рекомендациях Rogers по изготовлению и нашем производственном опыте, вот несколько рекомендаций:
Советы по проектированию печатной платы для AD255C :
Используйте конструкцию Dk (2,55) для точного моделирования импеданса.
Избегайте агрессивной механической чистки; используйте химические методы очистки.
Плазменная обработка (CF4/O2) предпочтительна перед ПТГ для лучшей адгезии
Предварительно прогрейте сердцевины при температуре 110–125 °C в течение 30 минут перед ламинированием.
Выбирайте совместимые связующие пленки (например, RO4400, FEP) для многослойных материалов.
Избегайте складирования более 5 коробок ламината при хранении.
Всегда используйте высококачественные, острые твердосплавные сверла с контролируемой подачей/скоростью.
Наши инженеры помогут вам оценить комбинации стеков и обеспечить совместимость с DFM до начала производства. Просто отправьте нам свои Gerber-файлы или спецификацию сборки для бесплатной проверки.
