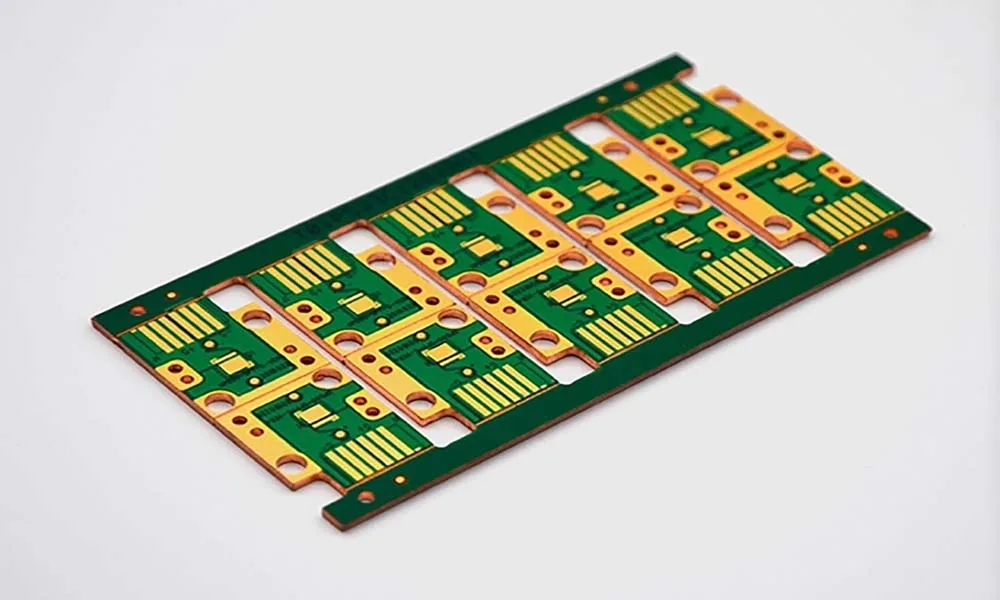

Что такое печатная плата с толстым слоем меди?

Применение печатных плат с толстым слоем меди

Печатные платы с толстым слоем меди особенно эффективны в отраслях, где высокое энергопотребление и эффективное теплоотведение являются обязательными. Вот основные области их применения:

- Автомобильная промышленность: Рост числа электромобилей (EV) подстегнул спрос на печатные платы из толстой меди. В системах управления батареями (BMS) эти платы выдерживают токи до 100 ампер и более во время циклов зарядки и разрядки. Они также питают распределительные устройства (PDU), обеспечивая эффективный поток электроэнергии между батареями, двигателями и бортовыми системами. Их способность выдерживать температуры выше 150°C и противостоять вибрации делает их идеальными для автомобильной промышленности.

- Промышленность: На заводах для приводов двигателей и источников питания используются толстые медные печатные платы. Например, для привода двигателя мощностью 10 лошадиных сил может потребоваться печатная плата, способная пропускать ток до 50 ампер и эффективно рассеивать тепло. Эти платы обеспечивают бесперебойную работу оборудования даже в пыльных или высокотемпературных условиях.

- Аэрокосмическая и оборонная промышленность: В радиолокационных системах и преобразователях мощности печатные платы из толстой меди обеспечивают непревзойденную надежность. Источник питания радара может выдерживать непрерывный ток до 20 ампер, а медные платы весом до 6 унций гарантируют стабильность в суровых условиях, таких как перепады высоты или экстремальные погодные условия.

- Возобновляемая энергия: Солнечные инверторы и системы управления ветряными турбинами используют толстые медные печатные платы для преобразования и распределения энергии. Солнечный инвертор, работающий с мощностью 5 кВт, может использовать дорожки, рассчитанные на 30 ампер, задействуя тепловые и токопроводящие свойства плат для максимальной эффективности.

- Медицинское оборудование: В мощных медицинских приборах, таких как аппараты МРТ, используются толстые медные печатные платы для управления значительными электрическими нагрузками. Эти платы обеспечивают стабильную работу, что крайне важно для безопасности пациентов и точности диагностики.

Преимущества использования печатных плат с толстым слоем меди.

Почему стоит выбирать печатные платы из толстой меди вместо стандартных вариантов? Вот основные преимущества:

- Улучшенное управление температурным режимом: толстые медные слои действуют как естественные радиаторы, снижая рабочую температуру до 20% по сравнению со стандартными печатными платами в мощных системах. Это позволяет таким компонентам, как силовые транзисторы, работать холоднее и дольше.

- Увеличенная пропускная способность по току: благодаря более широким дорожкам — иногда превышающим 0,5 дюйма — печатные платы из толстой меди могут пропускать ток 50 ампер и более без перегрева. Это позволяет создавать компактные и эффективные конструкции в системах с высокой потребляемой мощностью.

- Повышенная механическая прочность: Прочная медная структура укрепляет сквозные металлизированные отверстия (PTH) и точки подключения, выдерживая нагрузки, в 10 раз превышающие нагрузки на стандартные печатные платы при вибрации или термических циклах.

- Уменьшение количества слоев: Благодаря интеграции силовых и управляющих цепей на одной плате, использование толстых медных печатных плат позволяет сократить количество слоев. Конструкция, которая при использовании стандартной меди могла бы иметь 6 слоев, может сократиться до 4, что позволит сэкономить место и средства.

- Повышенная надежность в суровых условиях: эти платы отлично работают в экстремальных условиях, сохраняя производительность при температурах выше 200°C или в агрессивных средах, что делает их идеальными для промышленного и аэрокосмического применения.

Передовые методы производства печатных плат с толстым слоем меди.

Производство печатных плат с толстым слоем меди отличается от изготовления стандартных плат — оно требует точности и опыта. Вот лучшие практики, которым мы следуем для обеспечения высочайшего качества:

- Передовые методы травления: Травление толстой меди (до 20 унций) требует контроля для предотвращения неровностей дорожек. Дифференциальное травление, при котором скорость травления варьируется по всей длине, позволяет получать дорожки шириной всего 0,010 дюйма с прямыми боковыми стенками, что критически важно для надежности при высоких токах.

- Высокоскоростное гальваническое покрытие: равномерное осаждение меди имеет ключевое значение. Высокоскоростное гальваническое покрытие создает слои со скоростью 0,5 унции в минуту, обеспечивая постоянную толщину по всей длине дорожек и сквозных отверстий. Это повышает электрические характеристики и улучшает теплопередачу.

- Строгий контроль качества: Мы используем автоматизированную оптическую инспекцию (АОИ) для выявления дефектов, таких как пустоты размером менее 0,005 дюйма, а также рентгеновский контроль для проверки равномерности покрытия. Это позволяет выявлять проблемы на ранней стадии, гарантируя соответствие каждой платы техническим требованиям.

- Правильный выбор подложки: Подложки, такие как высокотемпературный FR4 (Tg > 170°C) или полиимид, справляются с термическим напряжением, создаваемым толстым слоем меди. Для платы, рассеивающей 50 Вт тепла, правильный материал предотвращает деформацию или расслоение.

Вопросы проектирования печатных плат с толстым слоем меди.

Разработка печатной платы с большим количеством меди требует тщательного планирования. Вот на что инженерам следует обратить внимание:

1.Ширина и расстояние между дорожками: Для нагрузки в 10 ампер ширина дорожек может составлять 0,050 дюйма в соответствии с правилами плотности тока (например, 500 А/дюйм²). Расстояние между дорожками должно превышать 0,015 дюйма при напряжении 100 вольт для предотвращения искрения.

2.Терморегулирование:Термоизоляционные переходные отверстия — например, отверстия диаметром 0,012 дюйма с медным покрытием толщиной 2 унции — могут снизить температуру в зонах перегрева на 15°C. Более толстые медные слои также рассеивают тепло, уменьшая зависимость от внешних радиаторов.

3.Структура слоев:Четырехслойная печатная плата На плате силовые слои могут быть расположены на внешних слоях с медным покрытием толщиной 6 унций, а сигнальные слои — на внутренних слоях толщиной 1 унция, что позволит сбалансировать импеданс (например, 50 Ом) и потребности в питании.

4.Конструкция переходных отверстий: Для сильноточных цепей можно использовать переходные отверстия диаметром 0,020 дюйма или группы из трех переходных отверстий диаметром 0,012 дюйма, что улучшает протекание тока и рассеивание тепла на 30% по сравнению с одиночными переходными отверстиями.

5.Выбор материала: Подложка с теплопроводностью 1 Вт/м·К или выше обеспечивает эффективное рассеивание тепла в конструкции мощностью 100 Вт, а диэлектрическая прочность выше 500 В/мил гарантирует изоляцию.

Проблемы в производстве печатных плат с большим количеством меди.

Использование печатных плат с толстым слоем меди сопряжено с трудностями, для преодоления которых требуются определенные навыки:

- Травление толстых слоев меди: удаление меди толщиной до 10 унций требует специальных химических реагентов и оборудования. Небольшое перетравление может расширить дорожку толщиной 0,020 дюйма на 0,005 дюйма, что повлияет на производительность.

- Риск расслоения: Несоответствие коэффициентов теплового расширения во время пайки (например, при температуре оплавления 260°C) может привести к напряжению слоев. Прочная подложка и контролируемое ламинирование позволяют снизить риск до менее 1%.

- Более высокие производственные затраты: более толстый слой меди и передовые технологические процессы увеличивают стоимость на 20-50% по сравнению со стандартными печатными платами. Для платы размером 10x10 дюймов стоимость одного только материала может вырасти с 10 до 15 долларов.

- Ограниченная доступность от производителя: Только специализированные предприятия обрабатывают медь весом более 6 унций. Выбор компетентного партнера имеет решающее значение для качества и сроков выполнения заказа.

Партнерство с компанией Heavy Copper PCB Success

Справиться со сложностями, связанными с печатными платами из толстой медной проволоки, проще, если вы обратитесь к правильному производителю. hycxpcba — мы специализируемся на изготовлении высококачественных печатных плат из толстой меди весом до 15 унций. Наши современные производственные мощности используют передовые технологии травления и гальванического покрытия для точного соответствия вашим требованиям. Нужно быстро протестировать дизайн? Наша услуга быстрого прототипирования позволяет изготовить платы всего за 48 часов. Кроме того, благодаря нашей глобальной логистике, ваш проект будет доставлен вовремя в любую точку мира. Будь то автомобильная промышленность, промышленность или системы возобновляемой энергии, мы здесь, чтобы обеспечить ваш успех.

Заключение

Печатные платы с толстым слоем меди — это основа мощной электроники, обеспечивающая первоклассное управление тепловым режимом, высокую пропускную способность по току и долговечность. Освоив их применение, преимущества и лучшие производственные практики, инженеры могут создавать системы, которые отлично работают под нагрузкой. Да, этот процесс сопряжен с определенными трудностями, но результат в производительности того стоит. С таким надежным партнером, как Hycxpcba, вы можете уверенно воплощать свои проекты с толстым слоем меди в жизнь. По мере развития технологий эти платы будут и дальше стимулировать инновации.
