Как выбрать программное обеспечение для проектирования печатных плат (CAD)
2026-02-13
В нашем все более взаимосвязанном мире печатные платы (PCB) — это незаметные, но важные элементы, обеспечивающие работу практически всех наших электронных устройств.
От смартфонов в наших карманах до сложного медицинского оборудования в больницах,
Эти сложные платы требуют высокоточной разработки, обеспечиваемой программным обеспечением для проектирования печатных плат (PCB CAD).
Выбор подходящего инструмента САПР для проектирования печатных плат имеет решающее значение как для любителей, так и для профессионалов.
влияет на эффективность, точность проектирования и общий успех продукта.
В этой статье рассматривается разнообразный спектр возможностей САПР для проектирования печатных плат, предоставляются практические рекомендации, которые помогут вам сориентироваться в этом важнейшем пространстве проектирования и освоить процесс создания печатных плат.
Понимание САПР для печатных плат: что это такое и почему это важно.

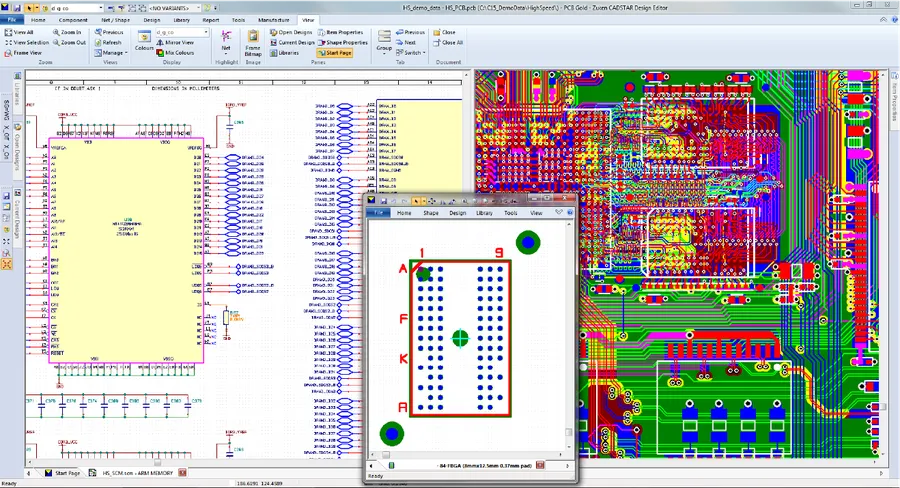

Интерфейс программного обеспечения для проектирования печатных плат (PCB CAD).
PCB CAD, или автоматизированное проектирование печатных плат, — это специализированная область программного обеспечения, ориентированная на проектирование и компоновку электронных схем.
В отличие от общеупотребительного программного обеспечения САПР, такого как AutoCAD, которое занимается механическим или архитектурным проектированием,
Программа PCB CAD специально разработана для создания сложных узоров проводящих дорожек, переходных отверстий и размещения компонентов, необходимых для функциональных электронных печатных плат.
По своей сути, программное обеспечение для проектирования печатных плат (PCB CAD) позволяет инженерам и дизайнерам преобразовывать абстрактные схемы цепей в физические макеты, пригодные для изготовления .
Он предоставляет набор инструментов, которые упрощают процесс проектирования, значительно сокращая ручной труд и сводя к минимуму ошибки.
Это обеспечивает надежное, эффективное и точное создание сложных электронных систем.
Преимущества использования программного обеспечения для проектирования печатных плат многочисленны. Оно позволяет быстро создавать прототипы и модифицировать проекты.
которые имеют жизненно важное значение в современной быстро развивающейся электронной промышленности. Эти инструменты облегчают точное размещение компонентов.
обеспечить надлежащую целостность сигнала за счет точной трассировки дорожек и позволить напрямую генерировать файлы для производства, оптимизируя переход от проектирования к производству.
Основные характеристики, на которые следует обратить внимание при выборе программного обеспечения для проектирования печатных плат (PCB CAD).

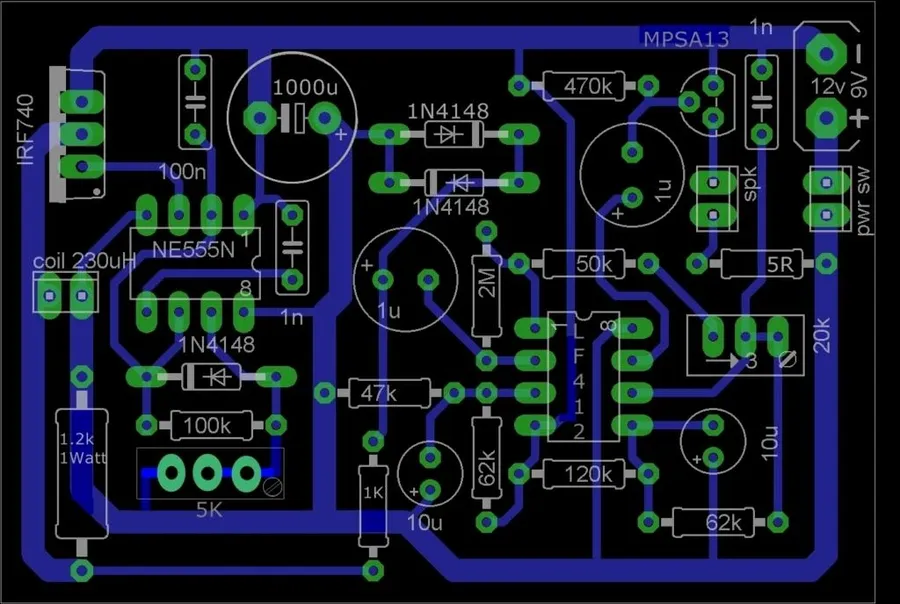

Проектирование компоновки печатной платы
Выбор подходящего программного обеспечения для проектирования печатных плат имеет решающее значение для эффективного и точного проектирования печатных плат.
Идеальное программное обеспечение должно предлагать надежный набор функций, которые упрощают процесс проектирования.
От создания принципиальной схемы до окончательной компоновки. Основные функции включают точное размещение компонентов, эффективную трассировку, обширные библиотеки компонентов.
возможности моделирования и четкая 3D-визуализация.
что повышает способность пользователя оценивать механические и пространственные аспекты своих проектов. В конечном итоге,
Ключ к оптимизации производительности и минимизации ошибок — это баланс между функциональностью и доступным пользовательским интерфейсом.
| Особенность | Описание | Важность |
| Схематическое изображение | Умение создавать и редактировать схемы электронных цепей. Это включает в себя размещение компонентов, их соединение проводами, а также присвоение значений и параметров. | Это крайне важно для определения электрических соединений и взаимосвязей между компонентами. Это закладывает основу для компоновки печатной платы. |
| Схема расположения компонентов на печатной плате | Инструменты для проектирования физического расположения компонентов на печатной плате, включая трассировку дорожек, размещение контактных площадок и заливку медью. | Крайне важна для преобразования принципиальной схемы в пригодную для производства физическую конструкцию. Эффективная компоновка обеспечивает оптимальные электрические характеристики и целостность сигнала. |
| Возможности маршрутизации | Функционал для создания соединений между компонентами с использованием медных дорожек. Включает функции автоматической трассировки, ручной трассировки и размещения переходных отверстий. | Эффективная трассировка имеет ключевое значение для целостности сигнала и минимизации электромагнитных помех. Хорошие возможности трассировки могут значительно сократить время и затраты на проектирование. |
| Библиотеки компонентов | Набор заранее определенных компонентов с указанием их физических и электрических характеристик. Библиотека должна быть всеобъемлющей и регулярно обновляться. | Обширные и точные библиотеки необходимы для безошибочного проектирования и могут значительно сэкономить время на разработке. |
| Инструменты моделирования | Инструменты, позволяющие моделировать поведение разработанной схемы, включая анализ сигналов, тепловой анализ и электромагнитную совместимость. | Возможности моделирования помогают проектировщикам выявлять потенциальные проблемы и оптимизировать конструкции до начала производства, тем самым снижая риск дорогостоящих ошибок и задержек. |
| 3D-визуализация | Возможность отображения конструкции в трех измерениях. Это помогает дизайнерам проверять механическую совместимость и оценивать пространственное соотношение между компонентами. | 3D-визуализация полезна для проверки механической конструкции и улучшает понимание конечной собранной печатной платы. |
| Пользовательский интерфейс и простота обучения | Общее удобство использования и простота, с которой новый пользователь может начать работать с инструментом. | Интуитивно понятный пользовательский интерфейс и хорошо структурированный рабочий процесс важны для минимизации времени обучения и обеспечения эффективного процесса проектирования. |
Лучшие программы для проектирования печатных плат: сравнительный анализ.

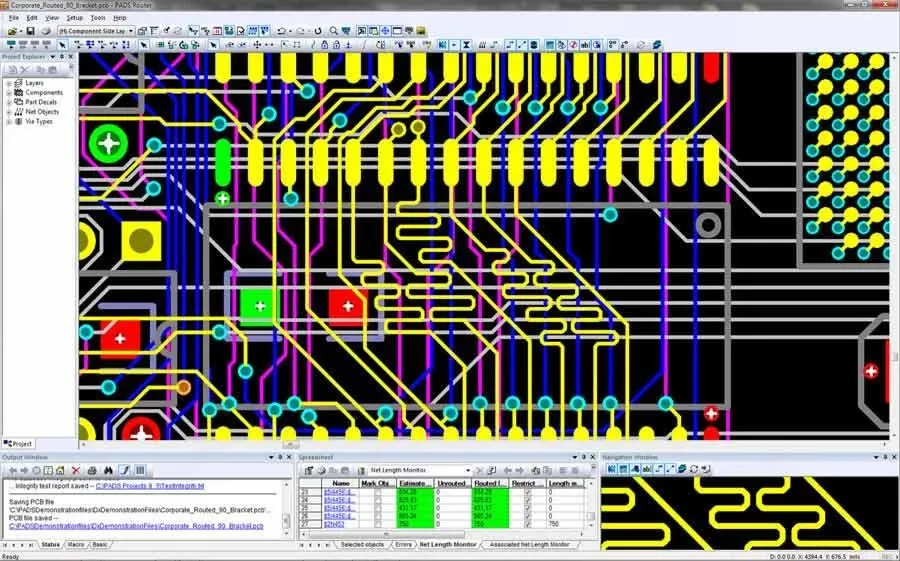

Сравнение программного обеспечения для печатных плат
Выбор подходящего программного обеспечения для проектирования печатных плат имеет решающее значение для эффективного и результативного проектирования печатных плат.
В этом разделе представлен сравнительный анализ ведущих программных продуктов с выделением их сильных сторон.
Недостатки, ценовая структура и пригодность для различных профилей пользователей. Наша цель — предоставить четкое понимание ситуации на рынке.
это позволяет принимать обоснованные решения, адаптированные к конкретным потребностям проекта и бюджетным ограничениям.
Мы подробно рассмотрим функциональные возможности популярных инструментов, от стандартных отраслевых решений до доступных альтернатив с открытым исходным кодом.
| Программное обеспечение | Сильные стороны | Слабости | Модель ценообразования | Целевая группа пользователей |
| Altium Designer | Стандартные для отрасли, комплексные функции, мощные возможности маршрутизации, обширные библиотеки компонентов. | Высокая стоимость, сложный процесс обучения для новичков. | Подписка | Профессионалы, масштабные проекты, сложные конструкции. |
| КиКад | Открытый исходный код, бесплатное программное обеспечение, активное сообщество, богатый набор функций, кроссплатформенная совместимость. | Интерфейс менее отшлифован по сравнению с коммерческими аналогами, может потребовать дополнительной настройки пользователем. | Бесплатно | Любители, студенты, небольшие и средние проекты, энтузиасты открытого исходного кода. |
| Autodesk EAGLE | Интегрирован с Fusion 360, обеспечивает хорошее соотношение функциональности и цены, имеет удобный интерфейс и доступен в бесплатной версии. | В бесплатной версии ограниченный функционал, для сложных проектов она может быть менее мощной, чем Altium. | Доступна бесплатная версия по подписке. | Любители, малые и средние предприятия, сообщество мейкеров, пользователи из сферы образования. |
| EasyEDA | Бесплатная онлайн-платформа, интуитивно понятный интерфейс, подходит для начинающих, обеспечивает простоту взаимодействия, интегрируется с LCSC для поиска компонентов. | Ограниченные возможности по сравнению с настольными программами, зависимость от интернет-соединения, меньшая производительность для сложных многослойных печатных плат. | Бесплатно с возможностью платного расширения. | Любители, новички, небольшие проекты, быстрое прототипирование, преподаватели. |
| CircuitMaker | Бесплатное, управляемое сообществом, облачное решение, хороший баланс функций, удобный интерфейс. | Меньше функций, чем у Altium, потенциальная нестабильность по сравнению с настольным программным обеспечением. | Бесплатно | Проекты для любителей, небольшие профессиональные проекты. |
| DipTrace | Удобный интерфейс, умеренная цена, 3D-визуализация, подходит для проектов средней сложности. | Меньше расширенных функций по сравнению с Altium, меньше поддержки сообщества, чем в KiCad. | Доступны бессрочные лицензии. | Небольшие и средние проекты, компании, ищущие программное обеспечение по умеренной цене и простому в использовании. |
| ExpressPCB | Чрезвычайно прост в освоении, очень понятный интерфейс, бесшовная интеграция с их услугами по изготовлению металлоконструкций. | Ограниченные возможности проектирования, отсутствие вывода файлов Gerber, привязка к услугам по изготовлению. | Бесплатно для использования в производстве. | Очень простые проекты, однослойные печатные платы, для пользователей, которым требуется очень быстрая обработка заказа. |
Бесплатное или платное программное обеспечение для проектирования печатных плат: что подходит именно вам?

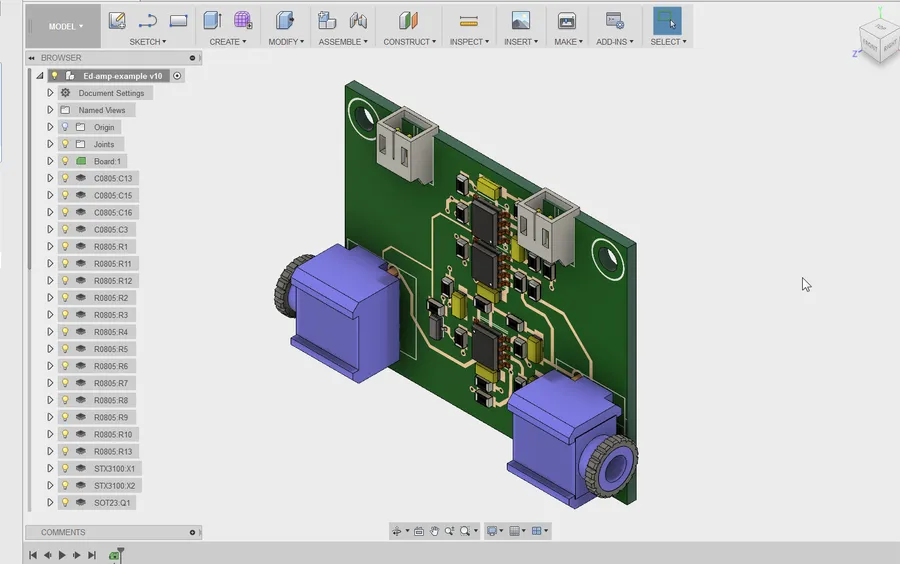

Бесплатный программный интерфейс для печатных плат
Выбор подходящего программного обеспечения для проектирования печатных плат часто включает в себя важное решение: выбрать бесплатное или платное решение.
Этот выбор определяется не только стоимостью, но и сложностью ваших проектов.
Необходимые функции и уровень необходимой поддержки.
Понимание этих различий крайне важно для того, чтобы выбранное программное обеспечение соответствовало вашим проектным требованиям и бюджету.
| Особенность | Бесплатное программное обеспечение для проектирования печатных плат (PCB CAD). | Платное программное обеспечение для проектирования печатных плат (PCB CAD). |
| Расходы | Первоначальные затраты минимальны или отсутствуют вовсе. | Значительные первоначальные или абонентские затраты. |
| Функциональность | Базовые функции подходят для простых и умеренно сложных проектов. Могут быть ограничения по размеру проекта или количеству слоев. | Расширенные возможности для сложных проектов, включая передовые инструменты трассировки, моделирования и анализа. Как правило, нет ограничений по размеру проекта или количеству слоев. |
| Библиотеки компонентов | Могут иметь ограниченные, созданные сообществом или менее полные библиотеки компонентов. | Обычно предлагают обширные, профессионально поддерживаемые библиотеки компонентов. |
| Поддерживать | Форумы поддержки и документация, основанные на взаимодействии с сообществом. Зачастую формальная поддержка ограничена. | Специализированные каналы поддержки, документация и обучающие материалы. Более быстрое реагирование. |
| Обновления и техническое обслуживание | Возможно, обновления будут выходить реже или будут проходить менее тщательное тестирование. | Регулярно выпускаются обновления, исправляются ошибки и вносятся улучшения в функциональность. |
| Целевые пользователи | Любители, студенты и небольшие проекты. | Профессиональные инженеры и предприятия, занимающиеся сложными проектами. |
| Настройка | Ограниченные возможности персонализации. | Предлагает более широкие возможности настройки и написания скриптов. |
| Интеграция | Возможны ограничения при интеграции с другими инструментами проектирования. | Зачастую происходит бесшовная интеграция с другими инструментами проектирования и производства. |
Выбор между бесплатным и платным программным обеспечением для проектирования печатных плат (CAD) зависит от баланса между стоимостью и ценой.
функциональность и необходимая поддержка. Бесплатные варианты отлично подходят для обучения, любительских проектов и т.д.
и простые конструкции, в то время как платные варианты ориентированы на сложные,
Высоконадежные конструкции, которые часто требуются профессиональным инженерам. Тщательно оцените свои потребности, чтобы сделать наиболее подходящий выбор.
Программное обеспечение для проектирования печатных плат, разработанное для решения конкретных задач: для любителей, студентов и профессионалов.

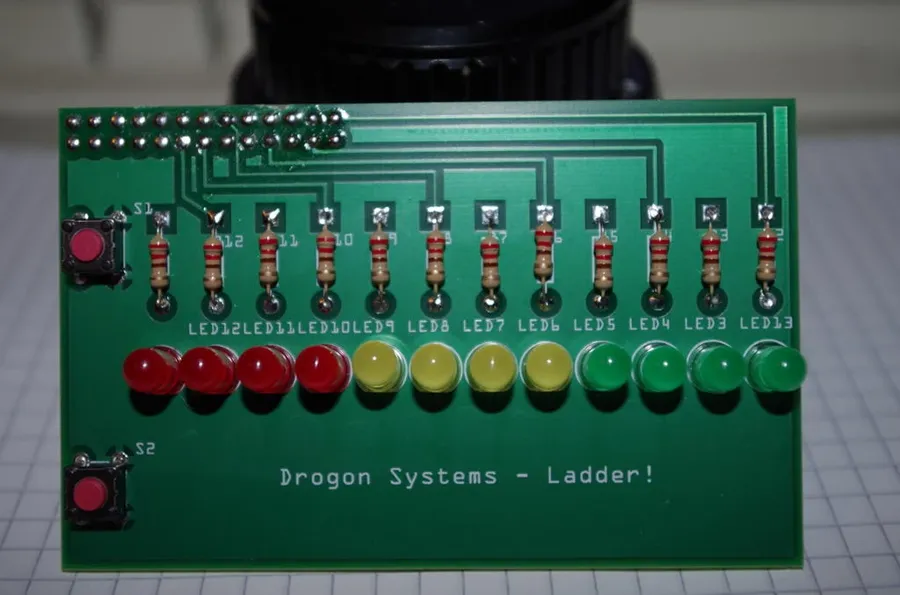

Проект по проектированию печатной платы
Выбор программного обеспечения для САПР печатных плат во многом зависит от конкретных потребностей пользователя, уровня его опыта и сложности проекта. Различные программные пакеты предназначены для любителей, студентов и профессионалов, каждый из которых имеет свои особенности с точки зрения функциональности, сложности освоения и стоимости. В этом разделе представлены индивидуальные рекомендации, которые помогут каждой группе пользователей выбрать наиболее подходящий вариант.
Для любителей **внедрения** в первую очередь важны простота использования и экономичность. Многие любительские проекты несложны, они ориентированы на обучение и экспериментирование, а не на сложный дизайн. Поэтому такие функции, как интуитивно понятный интерфейс, легкодоступные обучающие материалы и бесплатные или недорогие варианты, имеют решающее значение.
- Рекомендуемое программное обеспечение для любителей:
KiCad выделяется как надежный вариант с открытым исходным кодом, предлагающий широкий спектр функций совершенно бесплатно. Большая поддержка сообщества и доступность онлайн-ресурсов делают его отличным выбором для начинающих. EasyEDA, облачный инструмент, предоставляет удобный интерфейс и сильную поддержку сообщества, идеально подходит для простых проектов и бесплатен для большинства пользователей.
Для **студентов** образовательные учреждения часто требуют программное обеспечение, помогающее изучать основные принципы проектирования печатных плат, но бюджет может быть ограничен. Программа должна предлагать функции для проектирования схем, компоновки и базового моделирования, чтобы облегчить понимание всего процесса.
- Рекомендуемое программное обеспечение для студентов:
KiCad по-прежнему подходит благодаря своему открытому исходному коду и полному набору функций. Autodesk EAGLE, хотя и требует подписки, предоставляет студенческие лицензии, что делает его доступным для образовательных целей и актуальным для отрасли, поскольку многие специалисты используют EAGLE. Кроме того, некоторые университеты могут использовать определенное программное обеспечение в рамках своей учебной программы, согласовывая обучение с практическими инструментами отрасли.
Для **профессионалов** акцент смещается на программное обеспечение, способное обрабатывать сложные, высокоплотные и высокоскоростные схемы. Эти инструменты должны предлагать расширенные возможности трассировки, мощные функции моделирования и анализа, бесшовную интеграцию с другими инструментами проектирования и надежную поддержку. Время и эффективность производства высококачественных печатных плат имеют ключевое значение, поэтому стоимость отходит на второй план.
- Рекомендуемое программное обеспечение для профессионалов:
Altium Designer — это ведущий в отрасли выбор благодаря своему всеобъемлющему набору функций, включая сложные возможности трассировки, моделирования и управления данными. Хотя это самый дорогой вариант, он является профессиональным стандартом и может обрабатывать сложные проекты. Mentor Graphics Xpedition — еще одно высококлассное решение, часто используемое крупными компаниями для сложных многослойных проектов, и оно легко интегрируется с другими инструментами проектирования. Cadence Allegro — это профессиональный вариант с расширенными функциями анализа и трассировки, также часто используемый в крупных компаниях, ориентированных на высокоскоростные/высокоплотные проекты.
| Группа пользователей | Основные потребности | Рекомендуемые программные опции |
| Любители | Простота использования, экономичность, основные функции. | KiCad, EasyEDA |
| Студенты | Образовательная направленность, основные характеристики, доступная цена | KiCad, Autodesk EAGLE (студенческая лицензия) |
| Профессионалы | Расширенные возможности, высокая производительность, отраслевой стандарт. | Altium Designer, Mentor Xpedition, Cadence Allegro |
Часто задаваемые вопросы о САПР печатных плат
В этом разделе рассматриваются часто задаваемые вопросы о САПР для печатных плат, предоставляются четкие и краткие ответы, которые помогут пользователям понять основные концепции и области применения. Этот раздел часто задаваемых вопросов (FAQ) является ценным ресурсом для всех, кто хочет углубить свои знания в области САПР для печатных плат.
- Что же такое PCB CAD?
PCB CAD, или автоматизированное проектирование печатных плат, — это программные инструменты, используемые для проектирования и компоновки электрических и физических элементов печатных плат. Эти инструменты позволяют инженерам создавать подробные схемы, проектировать компоновку плат и моделировать поведение электронных цепей. - Можно ли использовать универсальное программное обеспечение САПР, такое как AutoCAD, для проектирования печатных плат?
Хотя универсальное программное обеспечение САПР, такое как AutoCAD, может использоваться для черчения и 2D-разработки схем, оно не идеально подходит для проектирования сложных печатных плат. Специализированное программное обеспечение САПР для печатных плат обладает специфическими функциями, необходимыми для проектирования эффективных схем. Например, библиотеки электронных компонентов, функции трассировки электрических соединений и проверка правил, которых нет в типичных универсальных пакетах САПР. - Какое программное обеспечение для проектирования печатных плат лучше всего?
Выбор «лучшего» программного обеспечения для проектирования печатных плат во многом зависит от требований вашего проекта, бюджета и уровня опыта. Среди популярных вариантов — Altium Designer для профессионального использования, KiCad — мощный бесплатный вариант, и Autodesk EAGLE, который предлагает как платные, так и бесплатные версии. Другие альтернативы, такие как EasyEDA, предоставляют удобные облачные функции. У каждого из них есть свои сильные и слабые стороны, и они больше подходят для определенных сценариев использования. - Что означает аббревиатура PCB?
PCB расшифровывается как Printed Circuit Board (печатная плата). Это плата из непроводящего материала, на которой электронные компоненты монтируются и соединяются между собой электропроводящими дорожками. Печатные платы обеспечивают физическую структуру для поддержки и электрического соединения компонентов электронной схемы. - Каковы основные функции программного обеспечения для проектирования печатных плат (PCB CAD)?
Основные функции программного обеспечения для проектирования печатных плат включают в себя: создание схем, где рисуются и отображаются электронные цепи; компоновку печатной платы, где компоненты физически размещаются на плате и соединяются проводящими дорожками; и проверку правил проектирования, которая подтверждает соответствие проекта производственным и эксплуатационным стандартам. - Обладают ли бесплатные инструменты проектирования печатных плат теми же возможностями, что и платные версии?
Бесплатные инструменты проектирования печатных плат, предоставляя основные функции, могут иметь ограничения по сравнению со своими платными аналогами. Эти ограничения могут включать ограничения на сложность проекта или размер платы, ограниченные библиотеки компонентов, а также менее мощные возможности моделирования и анализа. Однако многие бесплатные варианты подходят для любителей и образовательных целей. - Что такое проверки правил проектирования (DRC) и почему они важны при проектировании печатных плат?
Проверки правил проектирования (DRC) — это автоматизированные проверки, выполняемые программным обеспечением САПР для печатных плат, чтобы гарантировать соответствие физической компоновки печатной платы заданным производственным и эксплуатационным стандартам. DRC необходимы для предотвращения коротких замыканий, обеспечения правильного расположения элементов и предотвращения производственных проблем. Они помогают выявлять потенциальные проблемы на ранних этапах проектирования, минимизируя ошибки и затраты, а также повышая надежность конечного продукта.
Советы по эффективному проектированию печатных плат с использованием инструментов САПР для проектирования печатных плат

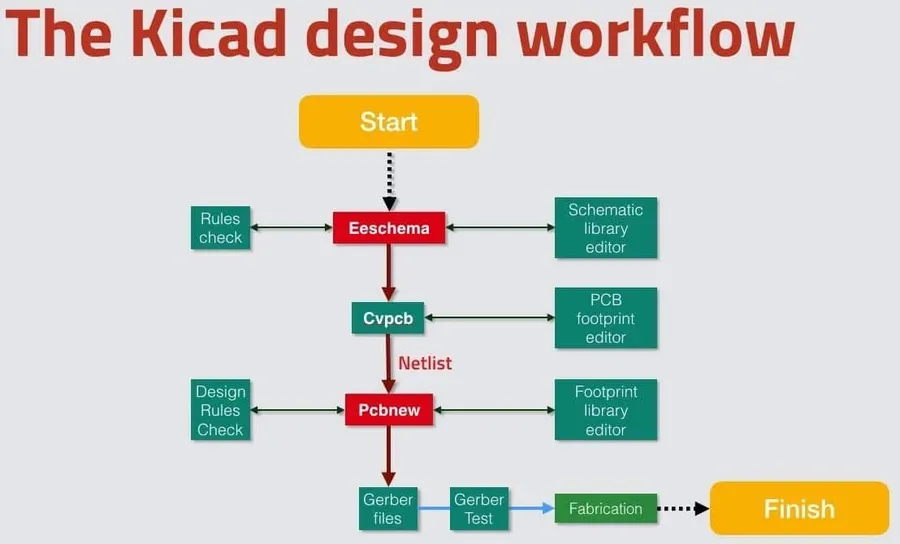

Рабочий процесс проектирования печатных плат
Эффективное проектирование печатных плат зависит от эффективного использования инструментов САПР для проектирования печатных плат. В этом разделе представлены практические советы и лучшие практики для оптимизации рабочего процесса, уменьшения количества ошибок и повышения общей эффективности проектирования. Освоение этих методов значительно улучшит процесс проектирования печатных плат и качество конечного продукта.
- Установите четкие правила проектирования.
Определите правила проектирования на раннем этапе проекта, включая ширину дорожек, расстояние между ними, размеры переходных отверстий и требования к зазорам. Соблюдение этих правил предотвращает ошибки и обеспечивает технологичность производства. Используйте встроенные функции проверки правил проектирования (DRC) вашего программного обеспечения САПР для непрерывной проверки соответствия. - Оптимизация размещения компонентов.
Стратегически размещайте компоненты на плате, чтобы минимизировать сложность трассировки, помехи сигнала и проблемы с перегревом. Группируйте связанные компоненты и размещайте их близко друг к другу, учитывая физические ограничения печатной платы и целевого корпуса. Приоритизируйте критически важные компоненты, размещая их рядом с точками ввода питания или разъемами, чтобы минимизировать импеданс. - Освойте методы трассировки.
Используйте эффективные стратегии трассировки, например, применяйте разные слои для разных типов сигналов (питание, заземление и чувствительные сигналы). Разумно используйте функции автоматической трассировки и всегда вручную проверяйте и уточняйте результаты. Высокоскоростные сигналы должны быть короткими и прямыми, избегайте прямых изгибов, которые могут вызывать отражения сигнала. Внедрите согласование импедансов, трассировку дифференциальных пар и использование заземляющих плоскостей там, где это необходимо. - Используйте библиотеки компонентов и посадочные места.
Применяйте проверенные и стандартизированные библиотеки компонентов, чтобы избежать ошибок при создании пользовательских компонентов, что экономит время и сводит ошибки к минимуму. Убедитесь, что посадочные места соответствуют физическим характеристикам компонентов. Регулярное обслуживание и обновление библиотек имеют решающее значение для поддержания точности и актуальности проектов. - Разумно планируйте структуру слоев,
чтобы минимизировать шум и перекрестные помехи. Используйте несколько плоскостей заземления и питания для минимизации импеданса. Правильно располагайте и назначайте слои в соответствии с требованиями к сигналу. Рассмотрите возможность использования микрополосковых и полосковых схем для контроля импеданса. - Используйте проверки проектных правил (DRC).
Проводите проверки проектных правил часто на протяжении всего процесса проектирования, а не только в конце. Это помогает выявлять проблемы проектирования на ранних стадиях. Проанализируйте все предупреждения и ошибки и проверьте проект, чтобы убедиться в его функциональности и технологичности. - контроля
версий для сохранения прогресса и управления изменениями. Это особенно полезно, если у вас есть команда соавторов, и позволяет восстановить предыдущую версию проекта, если что-то пойдет не так. - Моделирование печатной платы.
Используйте программное обеспечение для моделирования (например, симуляторы SPICE) для проверки ваших разработок. Моделирование поведения вашей схемы до ее изготовления сэкономит время и деньги.
Будущие тенденции в технологии проектирования печатных плат (PCB CAD).

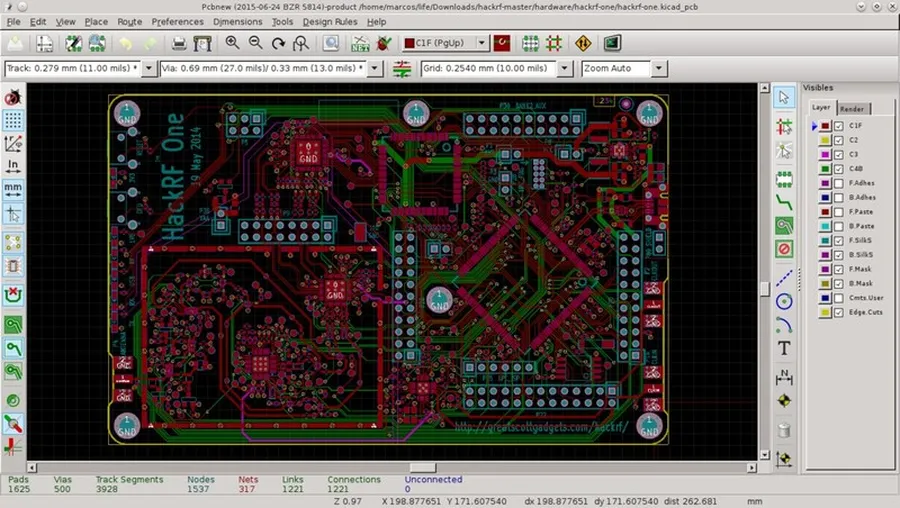

Перспективы проектирования печатных плат
Технологии автоматизированного проектирования печатных плат стремительно развиваются благодаря достижениям в области искусственного интеллекта, облачных вычислений и возможностей моделирования. Эти тенденции готовы трансформировать подходы к проектированию, производству и тестированию печатных плат, предлагая инженерам беспрецедентный уровень эффективности и инноваций.
- Инструменты проектирования на основе ИИ.
Искусственный интеллект все чаще интегрируется в программное обеспечение САПР для печатных плат, автоматизируя такие задачи, как размещение компонентов, трассировка дорожек и проверка правил проектирования. Алгоритмы машинного обучения могут анализировать огромные массивы данных для определения оптимальных конфигураций проектирования, сокращения времени проектирования и минимизации ошибок. - Облачные платформы.
Облачные платформы для проектирования печатных плат (CAD) набирают популярность, обеспечивая совместную работу, контроль версий и доступность из любой точки мира, где есть подключение к интернету. Эти платформы также предлагают масштабируемые вычислительные ресурсы, что облегчает сложные симуляции и анализы без необходимости в дорогостоящем локальном оборудовании. - Расширенные возможности моделирования и анализа.
Будущие инструменты САПР для печатных плат будут обладать более мощными возможностями моделирования и анализа, включая анализ электромагнитных помех (ЭМП), анализ целостности сигнала и тепловое моделирование. Такие передовые инструменты будут иметь решающее значение для обеспечения надежности и производительности высокоскоростных и мощных электронных систем. - Интеграция с другими инженерными инструментами.
Тенденция заключается в дальнейшей интеграции программного обеспечения для проектирования печатных плат (PCB CAD) с программами для проектирования механических схем (MCAD) и другими инструментами инженерного проектирования, что приводит к бесперебойному жизненному циклу разработки продукта от концептуального проектирования до производства. Такая совместимость сокращает время итераций проектирования и способствует более целостному и скоординированному процессу проектирования. - Расширенные возможности проектирования с учетом технологичности производства (DFM).
Будущие инструменты еще больше расширят возможности проектирования с учетом технологичности производства (DFM), позволяя проектировщикам предвидеть производственные ограничения и учитывать их на ранних этапах цикла проектирования. Это поможет снизить риск дорогостоящих производственных ошибок и оптимизировать производство.
Мир САПР для печатных плат постоянно развивается, предлагая инновационные решения для удовлетворения постоянно растущей сложности электронных разработок. Независимо от того, являетесь ли вы любителем, делающим первые шаги, или опытным профессионалом, расширяющим границы проектирования, выбор правильного программного обеспечения для САПР печатных плат имеет решающее значение для успеха. Вооружившись этим руководством, вы теперь лучше подготовлены к тому, чтобы ориентироваться в многочисленных вариантах и выбрать инструмент, который наилучшим образом соответствует потребностям вашего проекта. Помните, конечная цель САПР печатных плат — эффективно и надежно воплотить ваши электронные идеи в жизнь. Освойте технологии и проектируйте с уверенностью, используя лучшие доступные инструменты САПР для печатных плат.
